Волоконно-оптические компоненты

Волоконно-оптические компоненты — это элементы пассивной сетевой инфраструктуры, предназначенные для построения, оконцевания, коммутации и защиты волоконно-оптических линий связи (ВОЛС). В данную категорию входят устройства и материалы, обеспечивающие передачу оптического сигнала с заданным бюджетом потерь и защиту соединений от механических и климатических воздействий.

Виды волоконно-оптических компонентов

Комплектация узлов связи и кабельных трасс требует использования различных типов пассивного оборудования. Ассортимент включает:

Оптические патч-корды: Коммутационные шнуры с заводской заделкой коннекторов с обеих сторон. Применяются для соединения активного сетевого оборудования (коммутаторов, маршрутизаторов) с оптическими кроссами. Выпускаются в конфигурациях Simplex (одно волокно) и Duplex (два волокна).

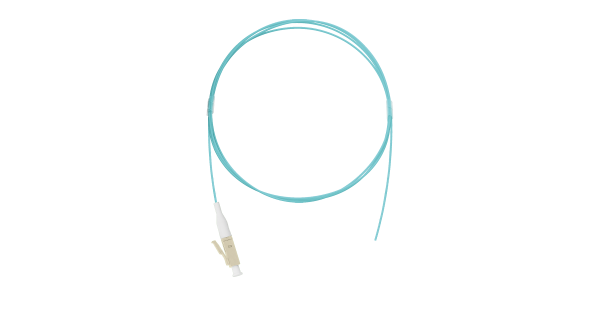

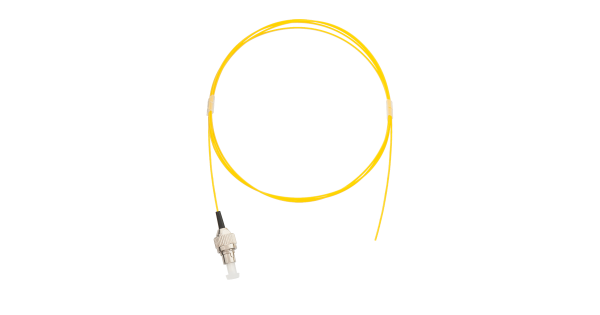

Пигтейлы: Отрезки оптического волокна (обычно 1-1.5 метра) в буферном покрытии 900 мкм, оконцованные коннектором только с одной стороны. Используются для оконцевания магистрального кабеля методом термической сварки внутри кроссов.

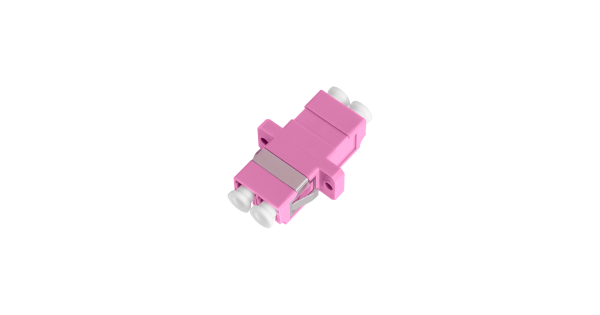

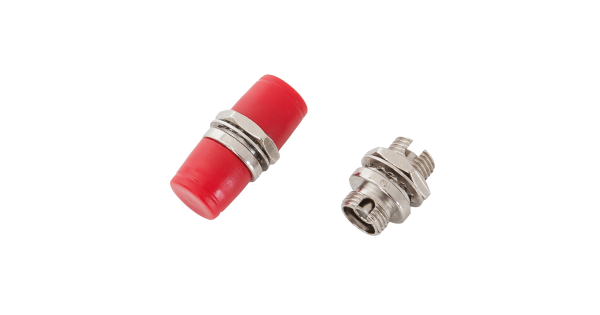

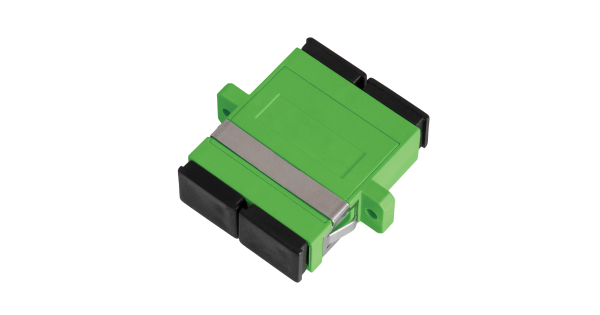

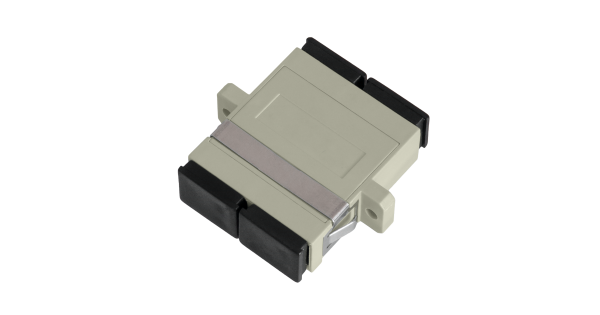

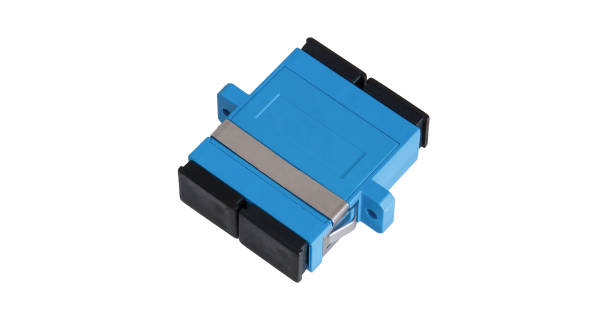

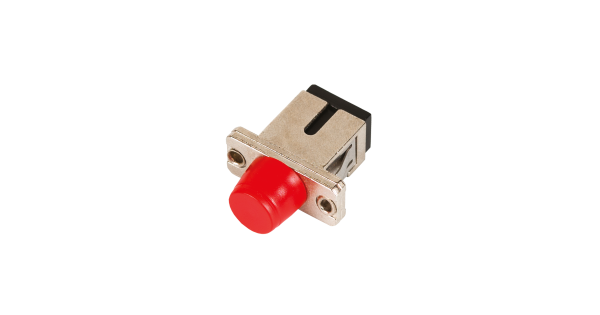

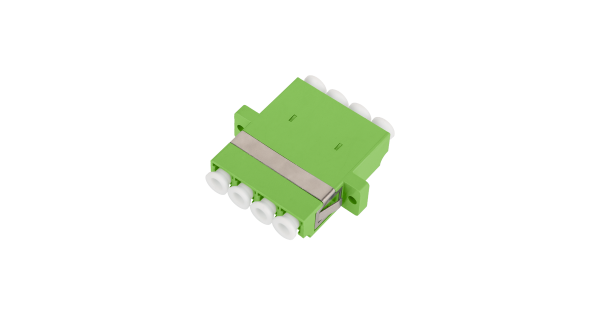

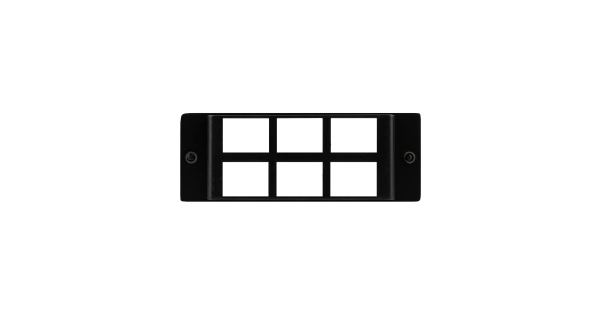

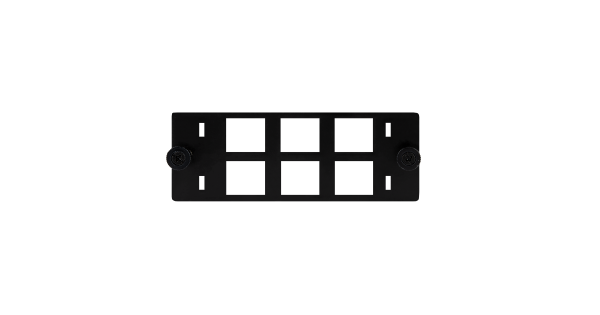

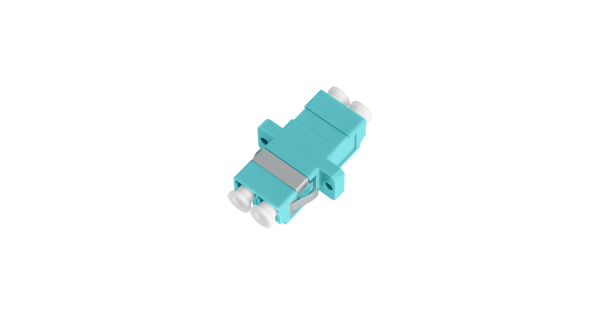

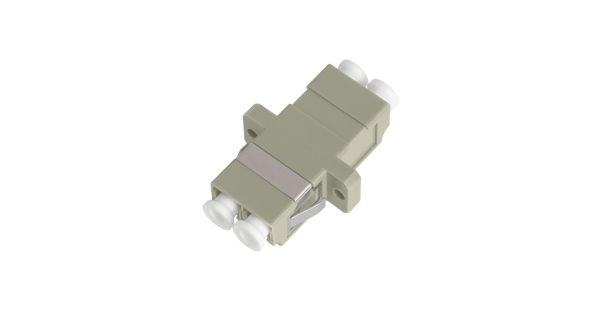

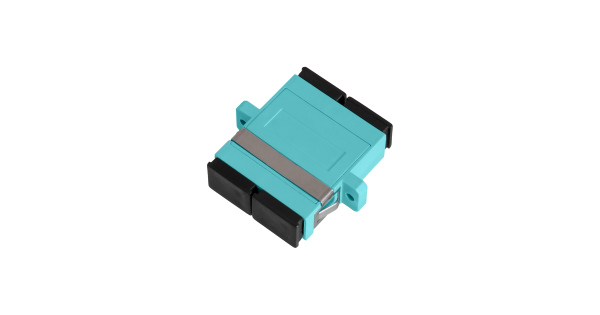

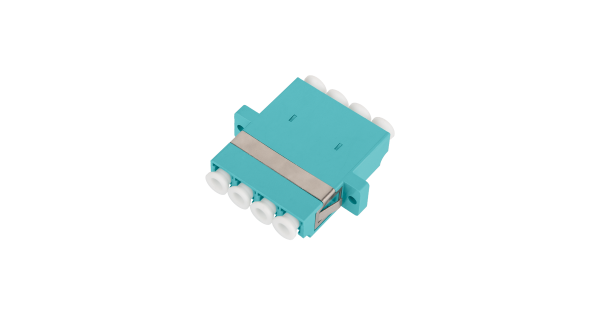

Адаптеры (розетки): Проходные соединители для точного центрирования феррулов двух коннекторов. Устанавливаются в лицевые панели кроссов и розеток.

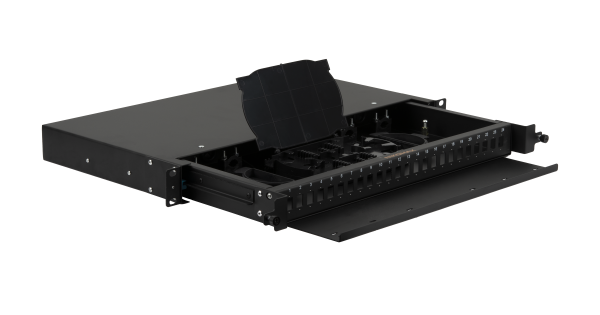

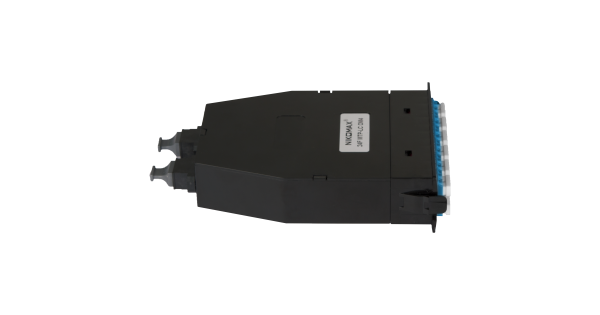

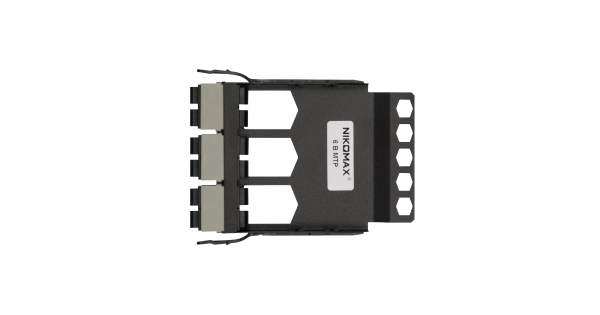

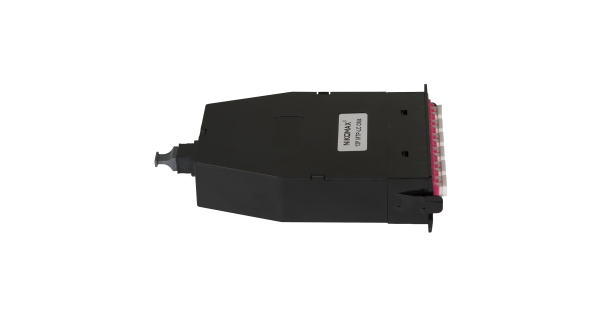

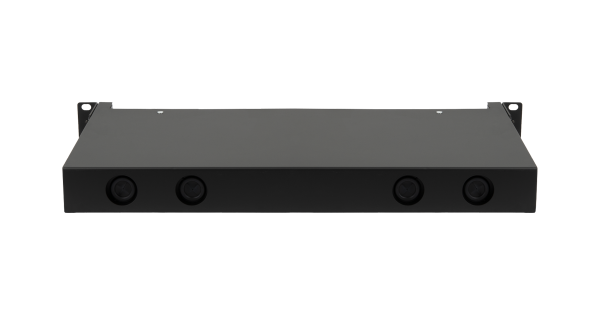

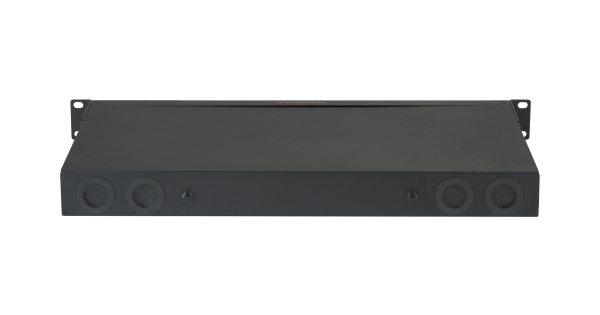

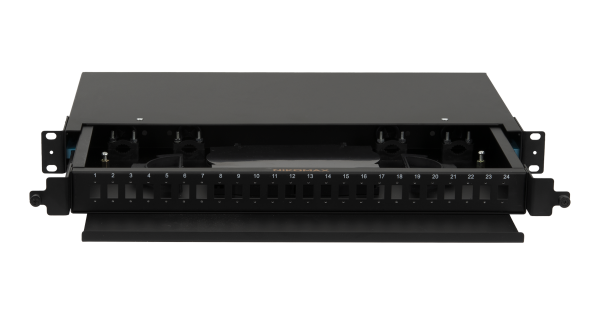

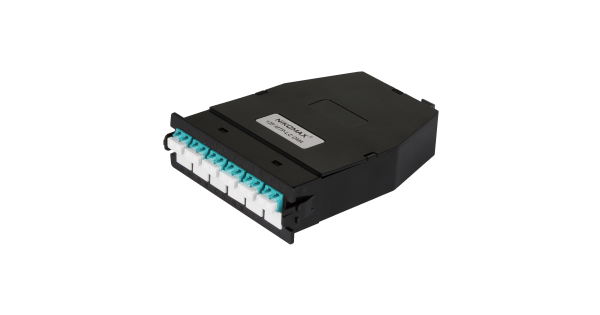

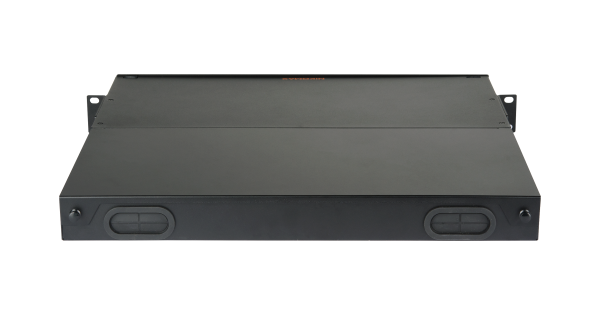

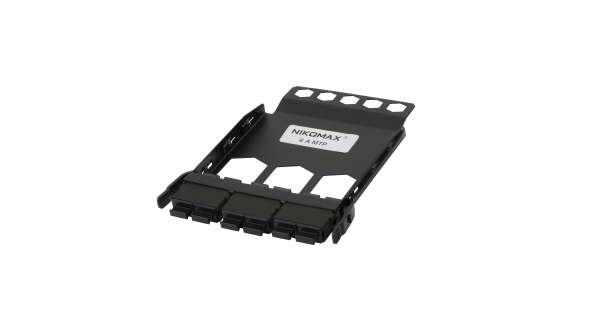

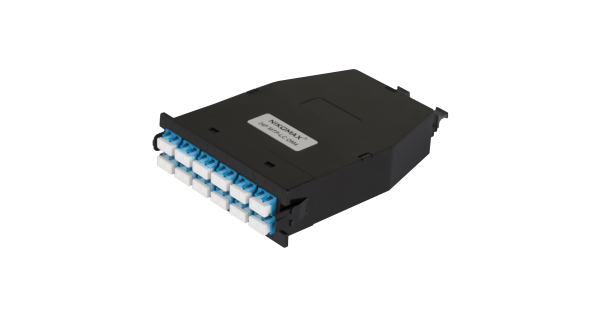

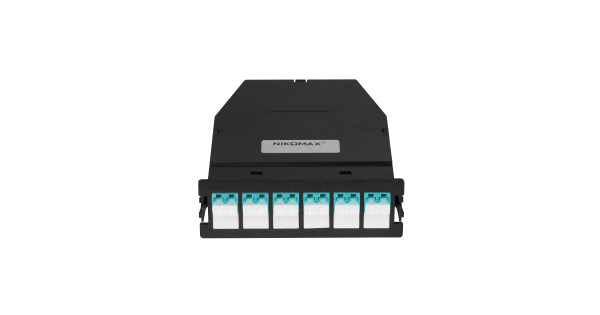

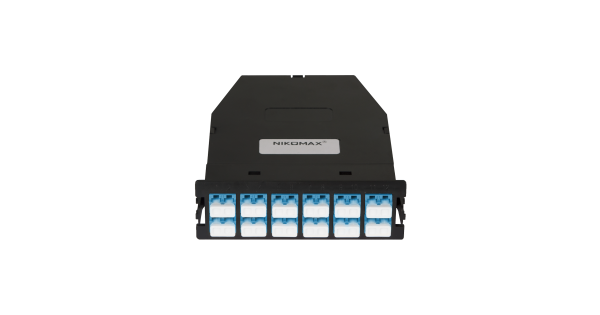

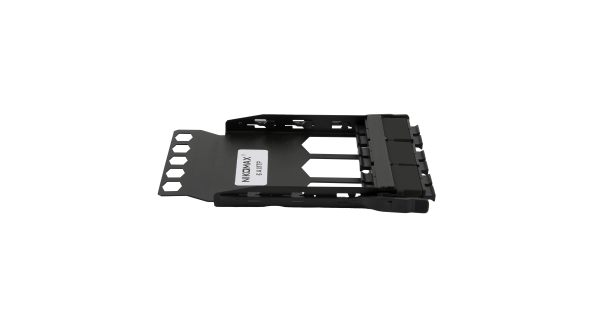

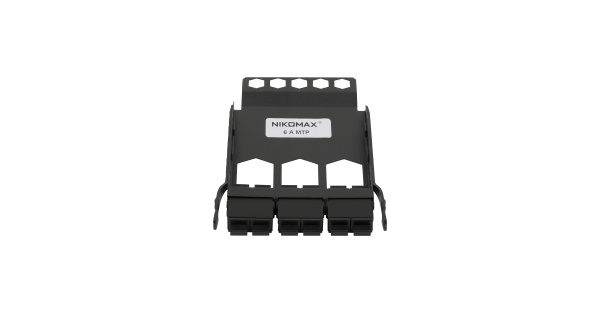

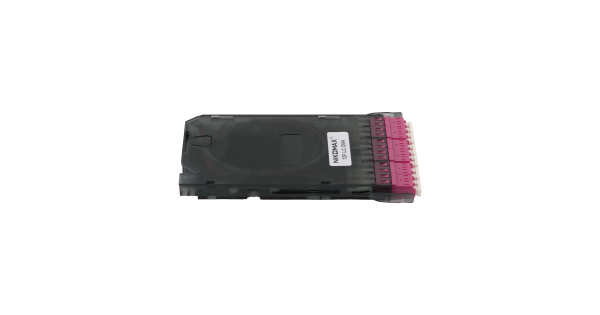

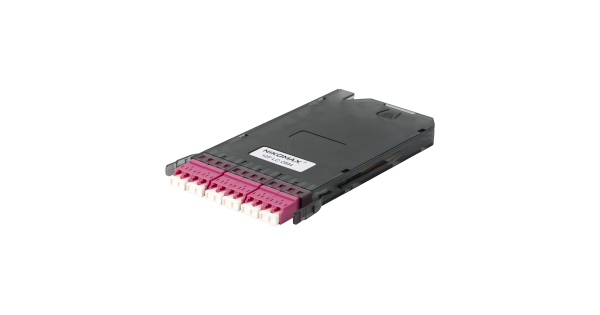

Кроссовое оборудование: Распределительные устройства для защиты сварных соединений и организации коммутационного поля. Включают сплайс-кассеты для укладки КДЗС (комплектов для защиты сварки) и технологического запаса волокна.

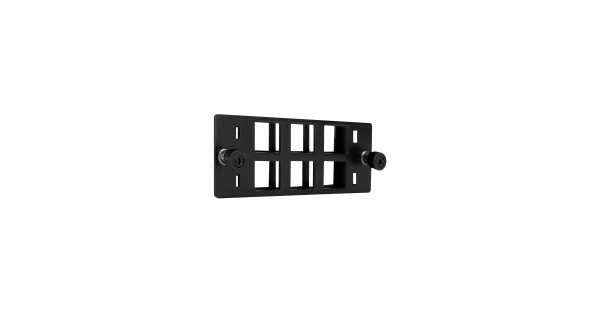

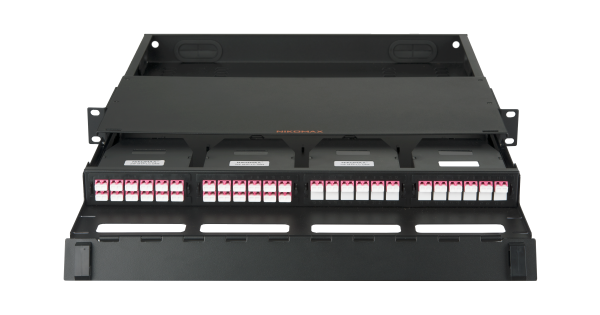

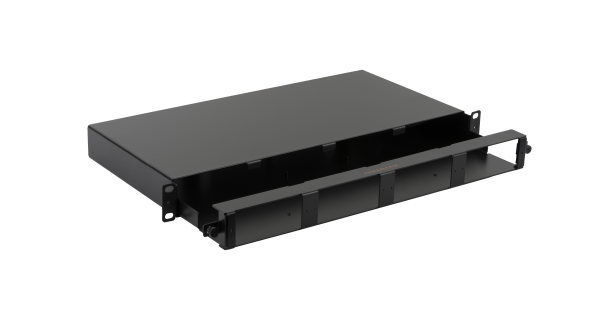

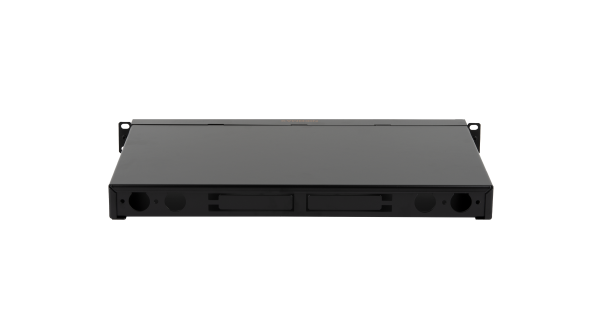

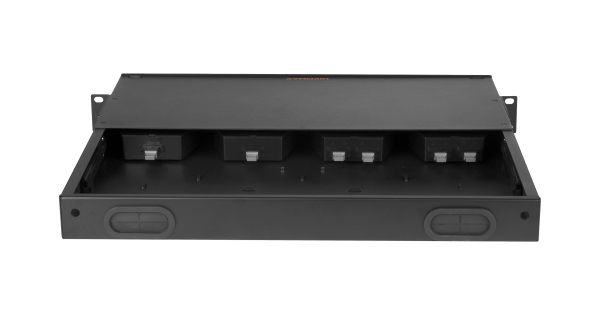

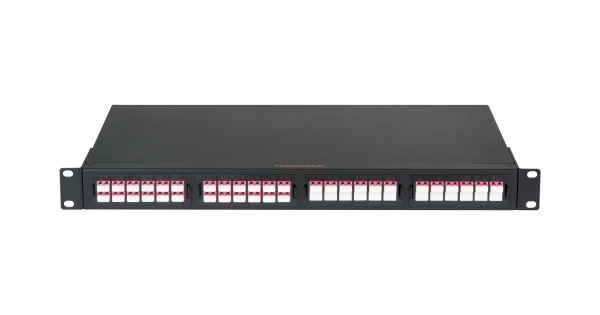

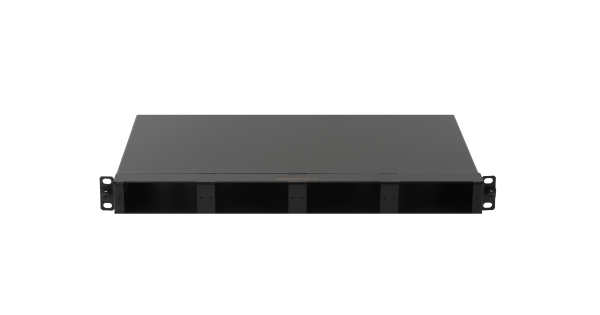

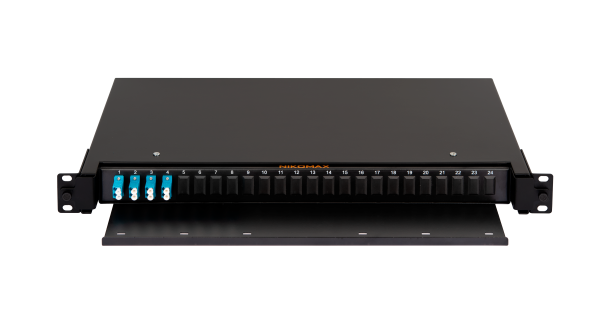

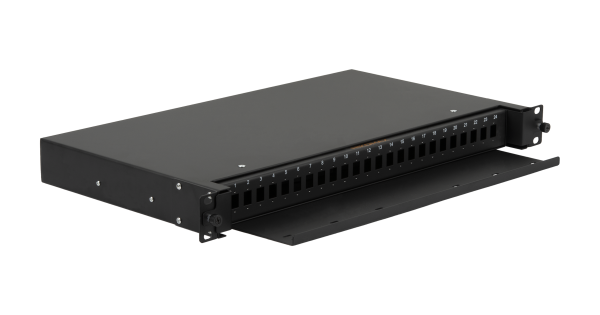

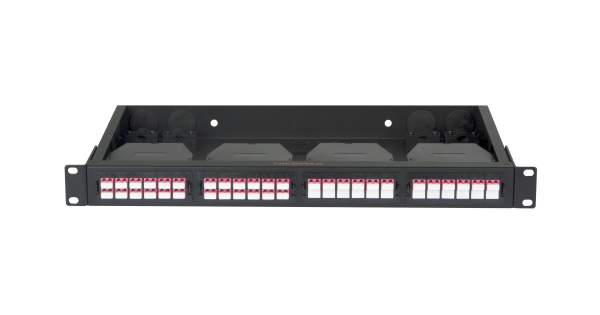

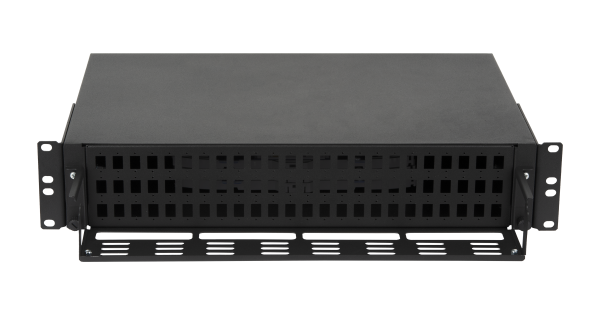

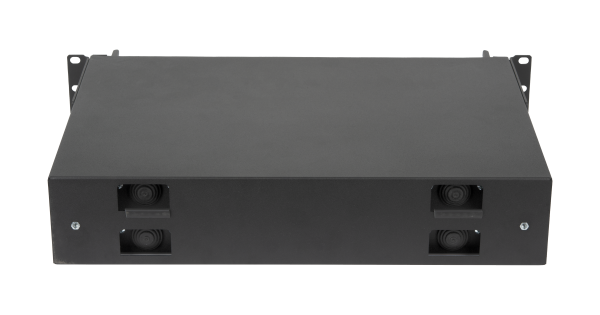

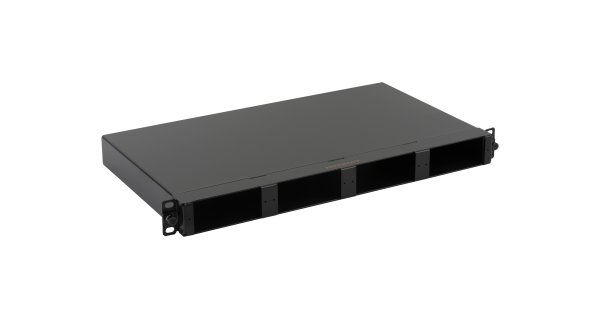

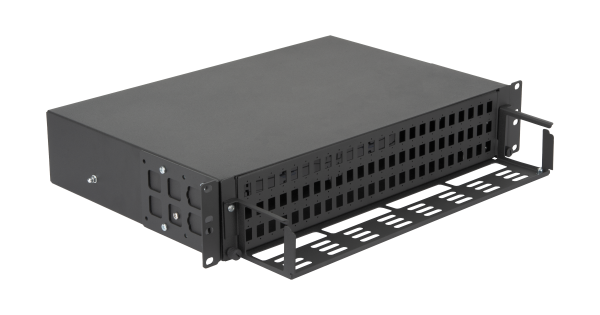

Оптические панели: Стоечные решения стандарта 19 дюймов (ODF) высокой плотности для ЦОД и серверных помещений, а также настенные боксы (ШКОН) для этажных распределительных узлов.

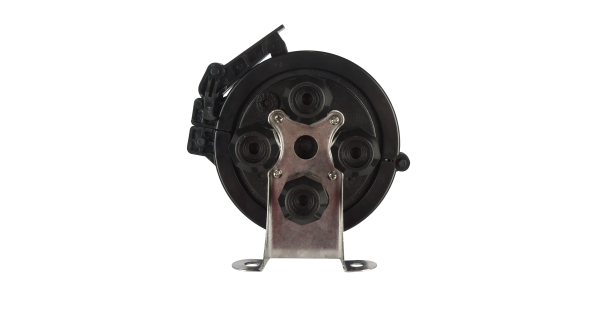

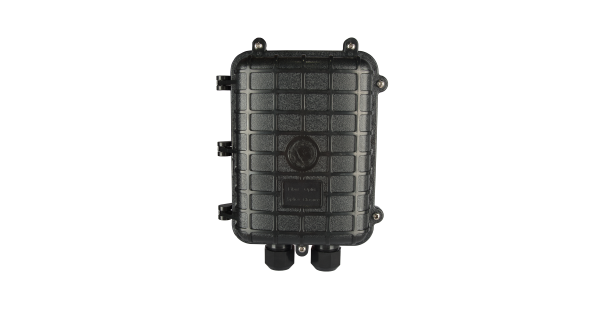

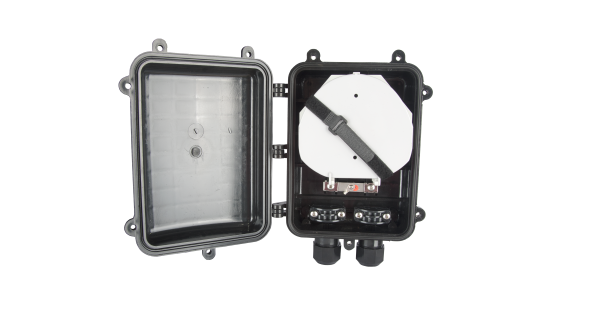

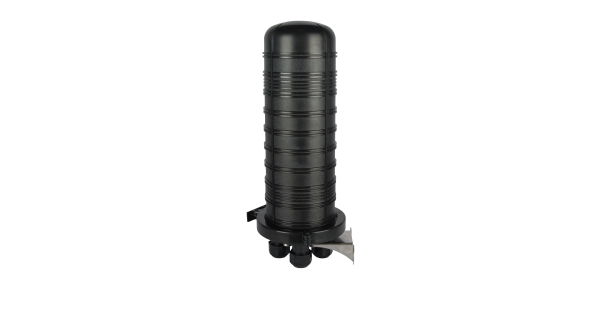

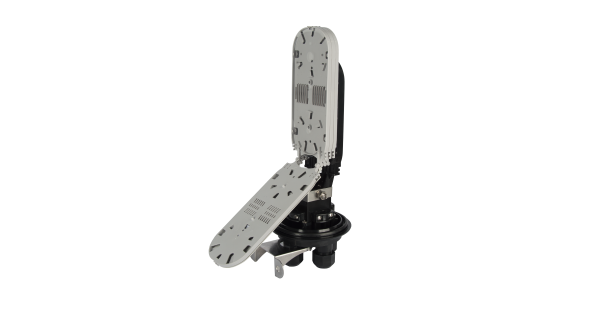

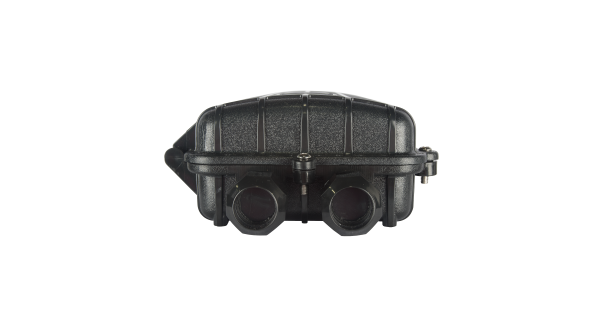

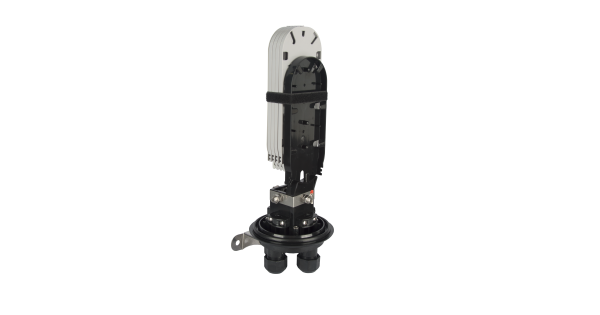

Муфты: Герметичные контейнеры (тупиковые или проходные) для сращивания строительных длин оптического кабеля. Обеспечивают защиту волокна от влаги, пыли и механических нагрузок при прокладке в грунте, кабельной канализации или подвесе на опорах.

Сплиттеры: Пассивные разветвители оптического сигнала (сварные FBT и планарные PLC). Ключевой элемент при построении пассивных оптических сетей (PON).

Как выбрать компоненты ВОЛС

Подбор компонентов осуществляется на этапе проектирования с учетом топологии сети, пропускной способности и оптического бюджета. Основные параметры выбора:

• Тип волокна: Одномодовое волокно OS2 (9/125 мкм, стандарты G.652, G.657) применяется для передачи сигнала на дальние расстояния. Многомодовое волокно OM1, OM2, OM3 и OM4 (50/125 и 62.5/125 мкм) используется в локальных сетях и ЦОД на коротких дистанциях.
• Тип разъемов: SC (пластиковый корпус, фиксация защелкой), LC (уменьшенный форм-фактор для высокой плотности портов), FC (металлический корпус, резьбовая фиксация для условий вибрации), ST (байонетный замок).
• Тип полировки феррула: UPC (ультра-физический контакт, машинная полировка под углом 90 градусов, синий цвет коннектора) и APC (угловая полировка под углом 8 градусов, зеленый цвет, минимизирует обратные отражения сигнала).
• Количество портов: Определяет емкость кроссового оборудования. Распространенные стандарты — 8, 16, 24, 48 и 96 портов для стоечных решений.
• Условия эксплуатации: Для внутренней прокладки выбирают компоненты с оболочкой LSZH (не выделяет галогенов при горении). Для внешней — защищенные муфты (IP68), армированные кабели и УФ-стойкие материалы.

Применение

Пассивные оптические компоненты формируют физический уровень передачи данных в сетях различного масштаба и назначения:

• ЦОД (Центры обработки данных): Требуют претерминированных решений, оптических панелей высокой плотности портов (LC, MPO/MTP) и компонентов класса OM4/OS2 для минимизации задержек.
• СКС (Структурированные кабельные системы): Оптика применяется в качестве вертикальной магистрали здания или кампуса для связи между распределительными узлами. Проектирование инфраструктуры связи часто требует интеграции оптики с медными линиями и системами электропитания. В таких случаях инженеры формируют спецификацию, изучая полный каталог телекоммуникационного оборудования, где представлены элементы для всех уровней сети.
• Операторы связи (Провайдеры): Построение магистральных линий (DWDM/CWDM) и распределительных сетей FTTx/PON для конечных абонентов с использованием сплиттеров и муфт.
• Промышленные объекты: Использование компонентов с повышенной пылевлагозащитой (IP65 и выше), вибростойкими коннекторами FC и бронированными патч-кордами в условиях агрессивных сред.
• Корпоративные сети: Объединение удаленных филиалов, обеспечение отказоустойчивых каналов связи между коммутаторами ядра и уровня доступа.
