Кроссы оптические стоечные 19 дюймов

Кросс оптический стоечный 19 дюймов — это базовый элемент пассивной телекоммуникационной инфраструктуры, предназначенный для концевой заделки оптических кабелей, защиты сварных соединений и организации коммутационного поля. Оборудование монтируется в стандартные телекоммуникационные шкафы и открытые стойки стандарта EIA-310-D.

Для построения полноценного узла связи в серверной или ЦОД, наряду с кроссовым оборудованием, в проектную спецификацию закладывают сопутствующие волоконно-оптические компоненты, такие как коммутационные шнуры (патч-корды), оптические трансиверы и аттенюаторы, формирующие единую физическую среду передачи данных.

Виды стоечных оптических кроссов (ШКОС, КРС)

В зависимости от задач проектирования, кросс оптический для установки в стойку делится на несколько конструктивных типов. Аббревиатуры КРС и кросс оптический шкос (шкаф кроссовый оптический стоечный) являются общепринятыми отраслевыми маркировками.

Укомплектованные (в сборе) и пустые корпуса

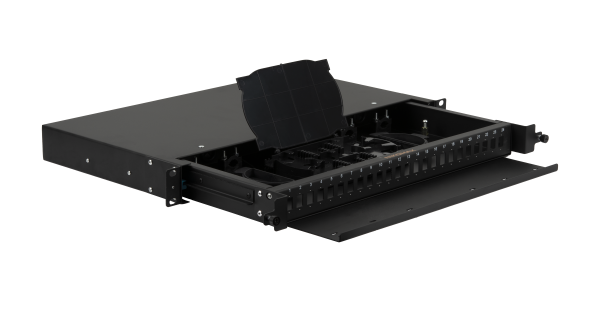

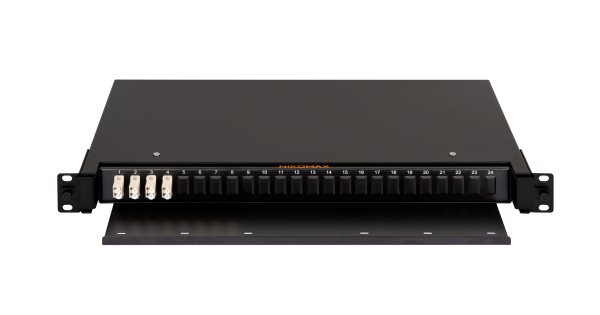

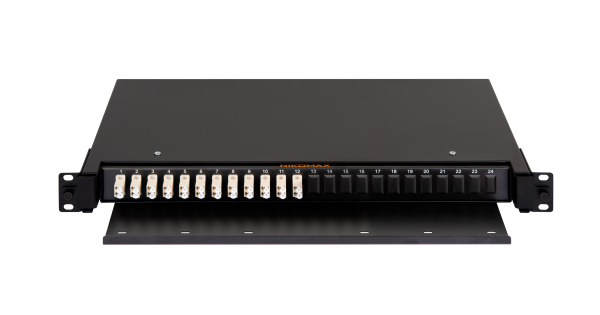

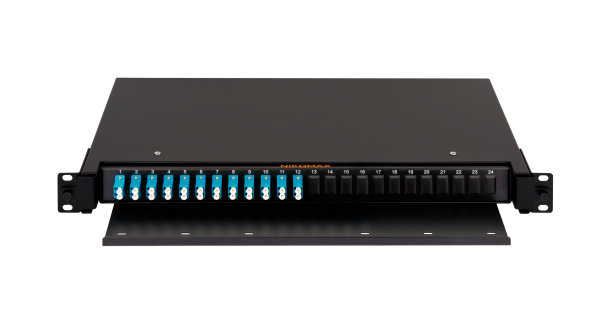

• Кросс оптический стоечный в сборе: Полностью готовое к сварке устройство. Комплектация включает сам металлический корпус, сплайс-кассеты, лицевые панели, проходные адаптеры, монтажные оптические шнуры (пигтейлы) и гильзы КДЗС. Закупка оборудования в сборе исключает риск аппаратной несовместимости элементов.

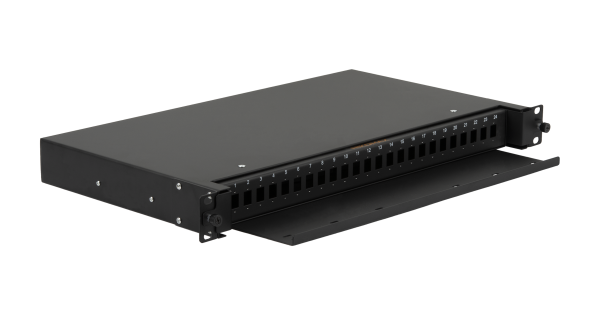

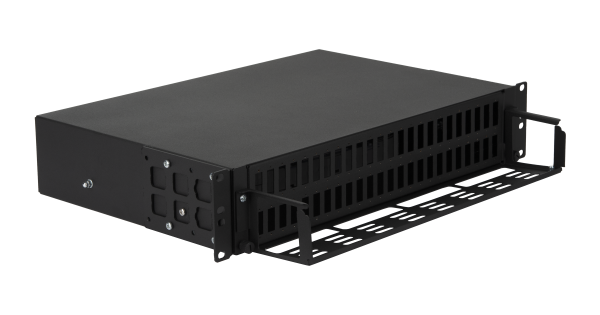

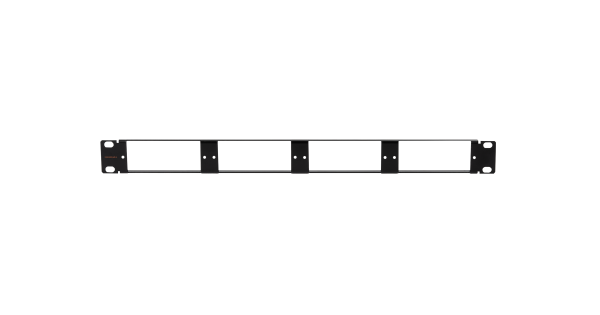

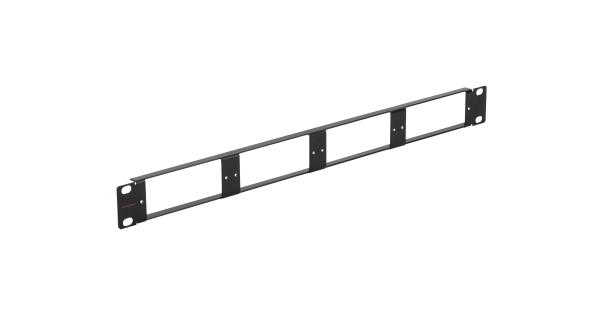

• Пустые корпуса: Включают только стальное шасси с крышкой и кабельными вводами. Лицевые планки и внутренние компоненты подбираются инженером отдельно под нестандартные задачи.

Фиксированные и выдвижные кроссы

• Фиксированные: Жестко крепятся на монтажные профили стойки. Доступ к сплайс-кассетам осуществляется через снятие верхней крышки, что требует извлечения кросса из шкафа.

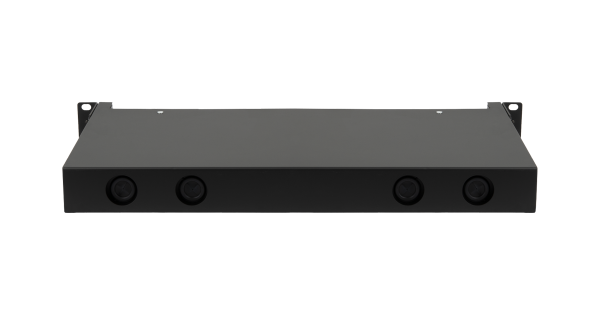

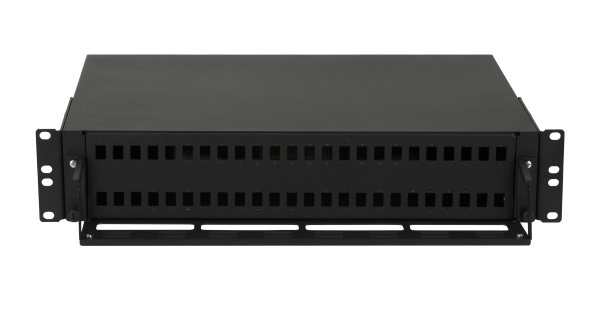

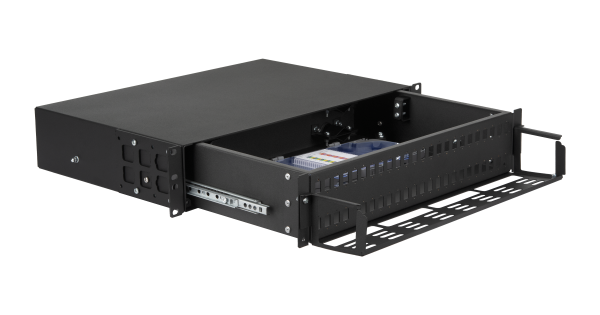

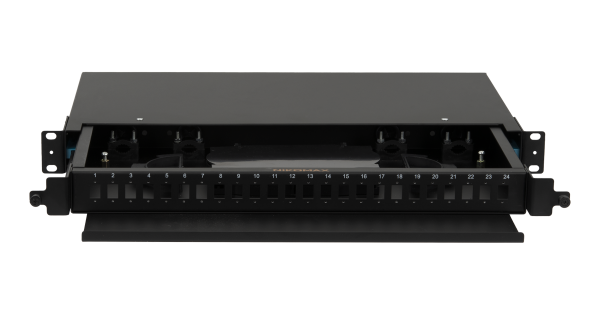

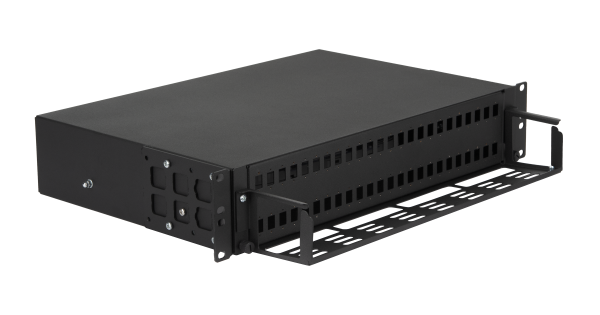

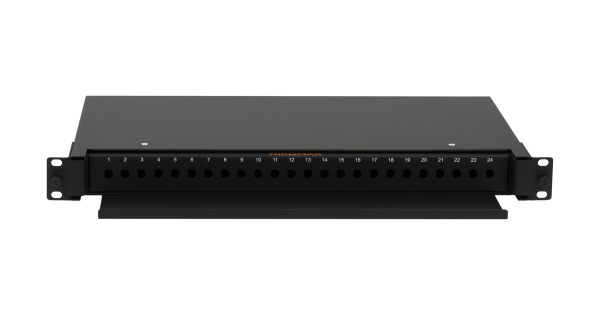

• Выдвижные: Конструкция оснащена телескопическими направляющими (салазками). Монтажник может выдвинуть лоток вперед, провести сварку или обслуживание волокон, не нарушая работу соседнего оборудования в стойке.

Кроссы высокой плотности (High Density)

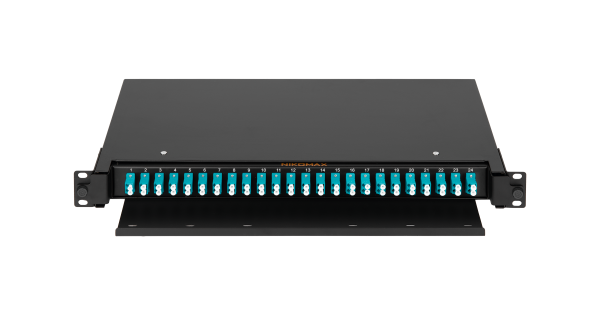

Для центров обработки данных (ЦОД) применяется кросс оптический стоечный 19 высокой плотности. Использование разъемов малого форм-фактора (LC Duplex или MTP/MPO) позволяет разместить до 96 или 144 оптических портов в рамках высоты 1U, экономя дефицитное юнитное пространство.

Характеристики и выбор кросса в стойку 19"

При выборе кроссового оборудования проектировщики опираются на технические параметры оптической магистрали и габариты серверных шкафов.

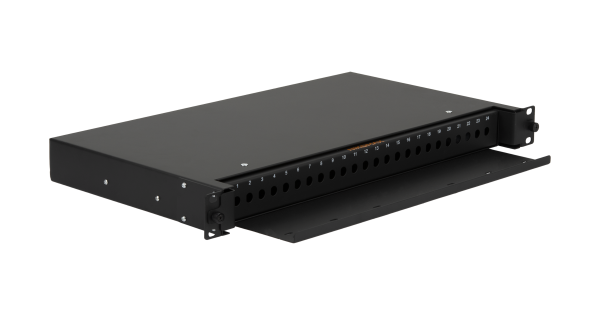

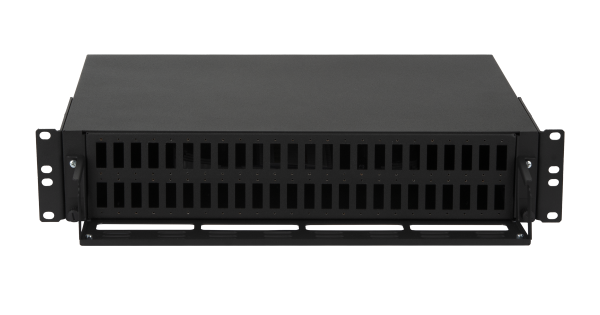

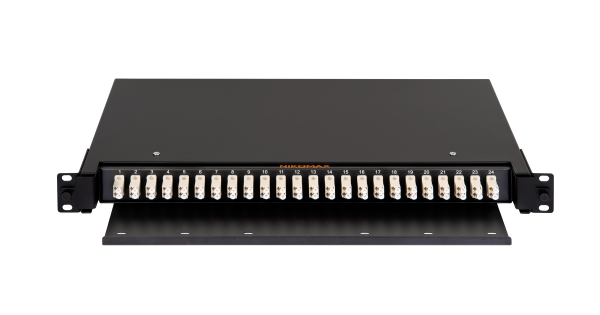

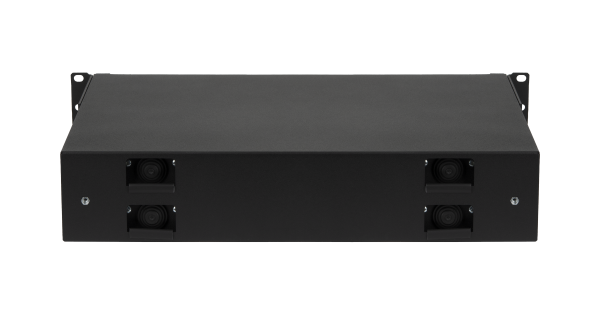

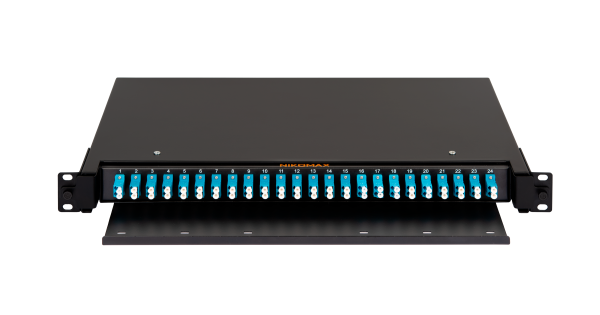

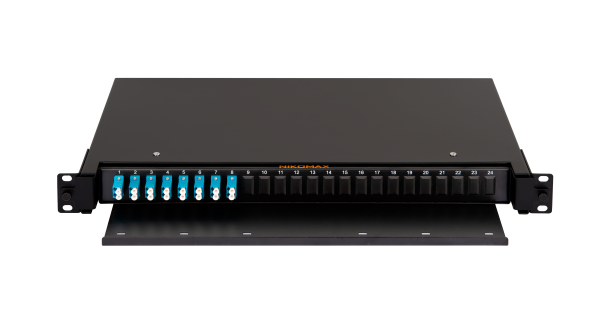

• Высота в юнитах (U): Определяет емкость кросса. Стандартный кросс оптический стоечный 1U вмещает 24 порта (для разъемов SC/FC) или до 48 портов (для LC). Модели высотой 2U, 3U и 4U применяются для коммутации 48, 96 и 144 портов соответственно.
• Глубина корпуса: Важный параметр при установке в настенные телекоммуникационные шкафы. Стандартная глубина варьируется от 200 до 250 мм. Регулируемые монтажные кронштейны («ушки») позволяют изменять глубину посадки кросса.

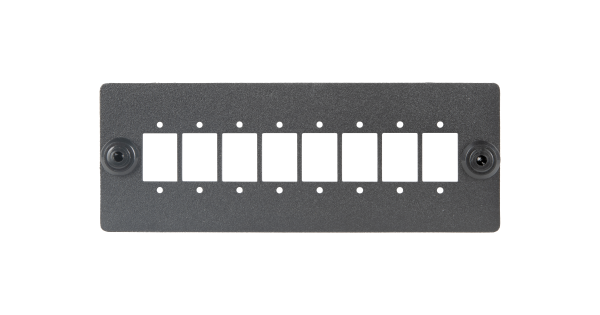

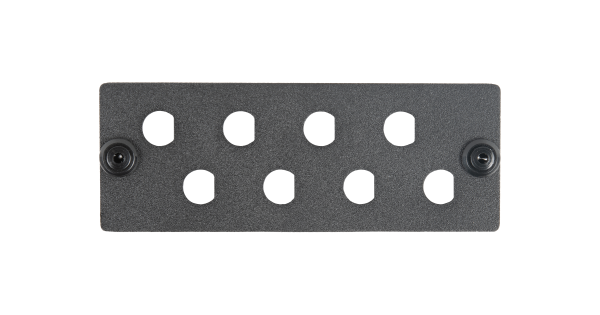

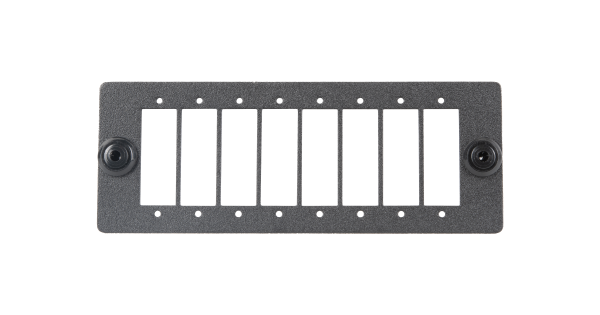

• Типы адаптеров и полировки: Лицевые панели комплектуются разъемами SC, LC, FC или ST. При заказе укомплектованного решения необходимо учитывать тип волокна (SM или MM) и класс полировки торца (UPC — синий цвет, APC — зеленый цвет коннектора).

Оптовые поставки и комплектация под проект

Поставка оборудования для B2B-клиентов осуществляется со строгим соблюдением спецификаций. РУССКИЙ ОПТ обеспечивает сборку стоечных кроссов нестандартной емкости с комбинацией различных оптических портов.

Оборудование сопровождается техническими паспортами и имеет декларации о соответствии (ССС), необходимые для легализации узлов связи в Роскомнадзоре. Отгрузка партий производится с оформлением электронных документов (ЭДО) и логистикой на объекты заказчика.

Часто задаваемые вопросы

В чем разница между моделями ШКОС-Л и ШКОС-М?

Кросс оптический стоечный шкос л (облегченный) имеет упрощенную конструкцию корпуса и меньший вес, применяется для типовых задач с небольшим бюджетом. ШКОС-М (модернизированный) обладает усиленным корпусом из стали большей толщины, увеличенными кабельными вводами и усовершенствованной системой фиксации силового элемента кабеля.

Какая высота в юнитах (U) нужна для оптического кросса на 48 портов?

Если используются стандартные разъемы SC, FC или ST, для размещения 48 портов потребуется кросс высотой 2U. Если применяется интерфейс LC Duplex (сдвоенный адаптер в форм-факторе SC), 48 портов можно разместить в корпусе высотой 1U.

Можно ли установить кросс 19 дюймов в стойку стандарта 21 дюйм (ETSI)?

Да, установка возможна. Для этого необходимо дополнительно приобрести и смонтировать переходные кронштейны-адаптеры с 19 на 21 дюйм.

Что нужно докупить, если приобретен пустой стоечный кросс?

Для полноценного монтажа и сварки оптики потребуются: сплайс-кассеты (с крышками), сменные лицевые планки под нужный тип разъемов, оптические розетки (проходные адаптеры), монтажные шнуры (пигтейлы) и комплекты для защиты сварных соединений (гильзы КДЗС).
