Кроссы оптические настенные

Оптические настенные кроссы (КРН, ШКОН) — это коммутационно-распределительные устройства, предназначенные для оконцевания оптического кабеля, защиты мест сварки волокон и организации кроссировочного поля. Они применяются в точках разветвления линий связи, где установка стандартных 19-дюймовых стоек невозможна или экономически нецелесообразна (чердаки, подвалы, этажные щитки, фасады зданий). Кросс-боксы обеспечивают механическую защиту сварных соединений и соблюдение допустимых радиусов изгиба световодов.

Для полноценной комплектации оптического узла связи помимо распределительных шкафов требуются и другие волоконно-оптические компоненты, такие как магистральные кабели, монтажные и коммутационные шнуры, сплайс-кассеты и сплиттеры. Единая спецификация гарантирует совместимость всех элементов трассы.

Виды настенных оптических кроссов

Ассортимент кроссового оборудования делится на несколько групп в зависимости от габаритов, условий эксплуатации и степени готовности к монтажу:

Укомплектованные (в сборе) и пустые корпуса

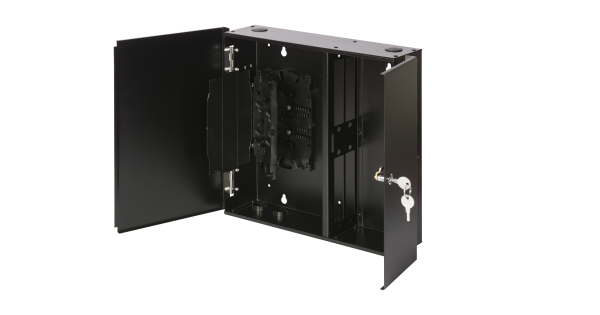

Поставка кроссов осуществляется в базовой (только металлический или пластиковый корпус) или полной комплектации. Кросс оптический настенный укомплектованный включает предустановленные сплайс-кассеты, сменные адаптерные панели, проходные розетки, пигтейлы и гильзы КДЗС. Кросс оптический настенный в сборе позволяет инженерам избежать ошибок при подборе расходных материалов и значительно сокращает время сварки оптики на объекте.

Малогабаритные (микро и мини кроссы)

Компактные абонентские устройства емкостью от 2 до 8 портов. Оптический настенный кросс малогабаритный применяется при строительстве сетей FTTH (оптика до квартиры). Устанавливается в тесных слаботочных нишах, офисных помещениях и используется для перехода с линейного дроп-кабеля на патч-корды абонентского терминала (ONT).

Уличные и антивандальные кросс-муфты

Защищенные герметичные корпуса для наружной эксплуатации. Кросс оптический настенный уличный обладает классом пылевлагозащиты IP54 или IP65. Оснащается плотными кабельными гермовводами, резиновыми уплотнителями по контуру дверцы и почтовым замком для защиты от несанкционированного доступа.

Технические характеристики и маркировки

Аббревиатуры КРН (кросс распределительный настенный) и ШКОН (шкаф кроссовый оптический настенный) являются общепринятыми отраслевыми стандартами. Основные параметры выбора:

• Оптическая емкость: Количество вводимых волокон варьируется от 2 до 96. Для типовых задач провайдеров наиболее востребован крн 8 кросс оптический настенный, а также модели на 16 и 24 порта.
• Тип разъемов: Кроссы комплектуются сменными планками под различные стандарты. Доступны конфигурации под SC, FC, ST, а также кросс оптический настенный lc (с установкой дуплексных адаптеров для повышения плотности портов).
• Материал корпуса: Листовая сталь толщиной от 0.8 до 1.2 мм (в антивандальных моделях — до 2 мм) с антикоррозийным полимерно-порошковым покрытием. Существуют также легкие пластиковые боксы для внутренней прокладки.
• Кабельные вводы: Наличие технологических отверстий для фиксации центрального силового элемента (ЦСЭ) кабеля, заземления брони и организации транзитного (петлевого) ввода без разрезания всех модулей магистрали.

Применение настенных кросс-боксов

Кросс бокс оптический настенный используется на распределительных и абонентских участках сети:

• Провайдерские сети (ISP): Коммутация волокон в многоквартирных домах при строительстве архитектуры GPON/EPON.
• Системы видеонаблюдения: Монтаж уличных кроссов на столбах и опорах ЛЭП для подключения IP-камер.
• Промышленные объекты: Развертывание локальной сети в цехах и на складах с агрессивной средой (требуются корпуса IP65).
• Корпоративные СКС: Коммутация оптических магистралей между этажными распределительными пунктами здания.

Поставки и комплектация оборудования

При закупке пассивного оптического оборудования для B2B-сегмента важны точное соответствие спецификации и наличие закрывающей документации.

• Каталог включает широкую номенклатуру пустых корпусов и кроссов, укомплектованных под требования заказчика (с выбором типа волокна SM/MM и класса полировки UPC/APC).
• К оборудованию прилагаются технические паспорта изделий.
• Обеспечивается логистика партий до региональных складов или напрямую на строительные объекты.

Часто задаваемые вопросы (FAQ)

В чем техническое отличие настенного кросса от оптической муфты?

Муфта предназначена преимущественно для транзитного сращивания строительных длин магистрального кабеля; она герметична и размещается в кабельной канализации или на подвесе. Настенный кросс служит для оконцевания кабеля и создания точки коммутации, где волокна соединяются с активным оборудованием посредством оптических патч-кордов.

Что означает маркировка КРН-8 SC/APC?

Данная маркировка указывает, что это кросс распределительный настенный, рассчитанный на 8 оптических портов. Устройство укомплектовано проходными адаптерами и пигтейлами стандарта SC (прямоугольный пластиковый коннектор) с полировкой типа APC (торец скошен под углом 8 градусов, зеленый цвет коннектора, минимизирует обратные отражения).

Можно ли использовать кросс с защитой IP20 для установки на улице?

Нет. Класс защиты IP20 предохраняет внутренние элементы только от крупных твердых предметов и не имеет защиты от влаги. Для наружного монтажа, а также для установки в неотапливаемых и сырых подвалах необходимо применять герметичные уличные кроссы с классом защиты не ниже IP54.
