Муфты оптические

Муфта оптическая — это герметичная конструкция, предназначенная для защиты мест сварки оптического кабеля от влаги, пыли, механических повреждений и температурных колебаний. Устройство обеспечивает фиксацию центрального силового элемента (ЦСЭ) и брони магистрали, а также соблюдение допустимого радиуса изгиба световодов внутри сплайс-кассет. Оборудование применяется при строительстве, модернизации и ремонте волоконно-оптических линий связи (ВОЛС).

Виды муфт для оптического кабеля

Классификация оптических муфт базируется на их конструктивном исполнении и способе ввода линейного кабеля:

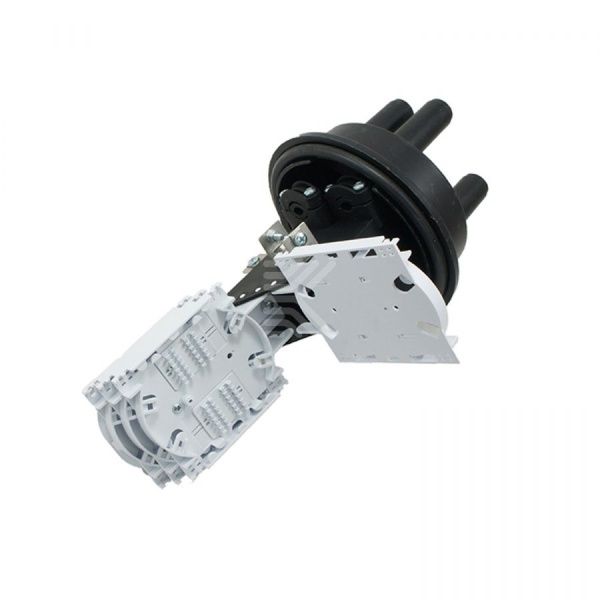

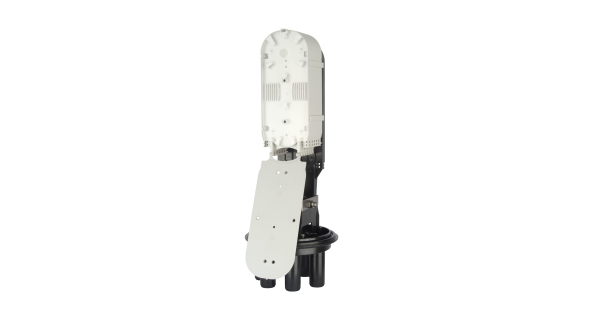

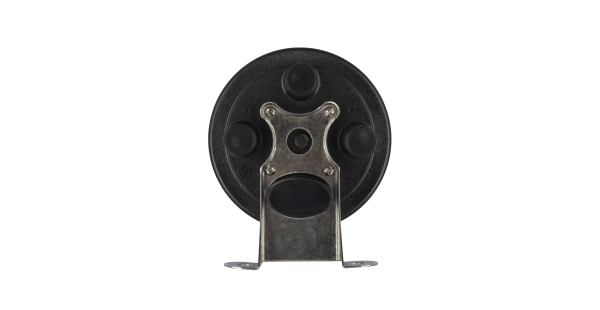

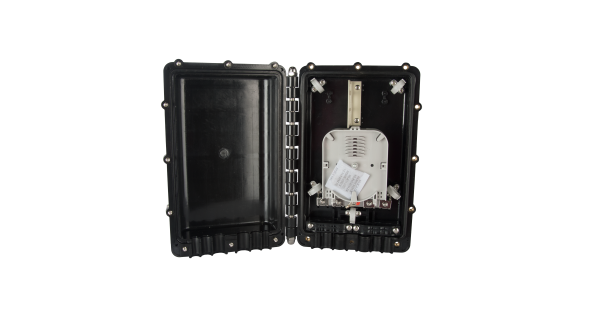

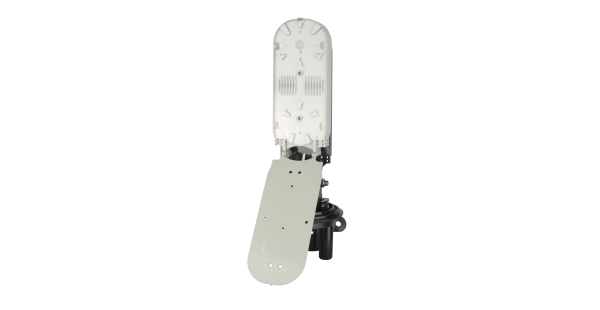

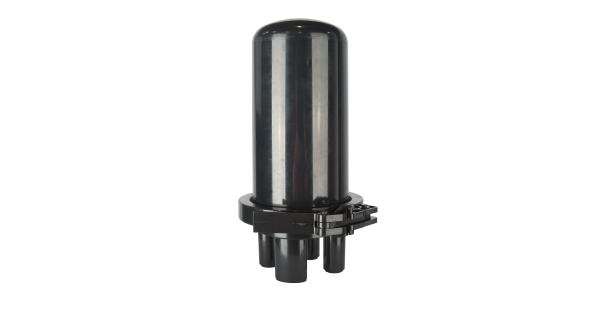

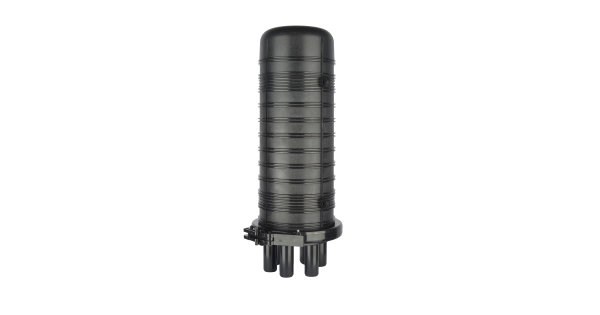

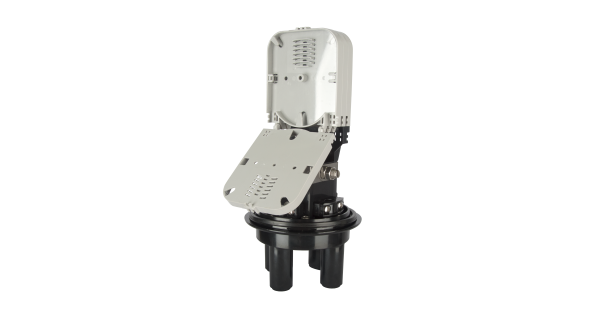

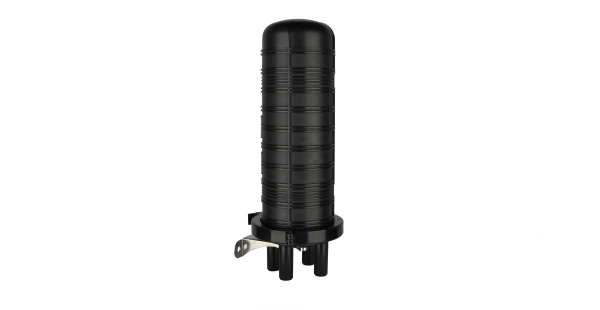

• Тупиковые муфты: Конструкция купольного типа, в которой кабельные вводы расположены с одной стороны (в основании). Применяются для монтажа на опорах ЛЭП, столбах освещения и стенах зданий.

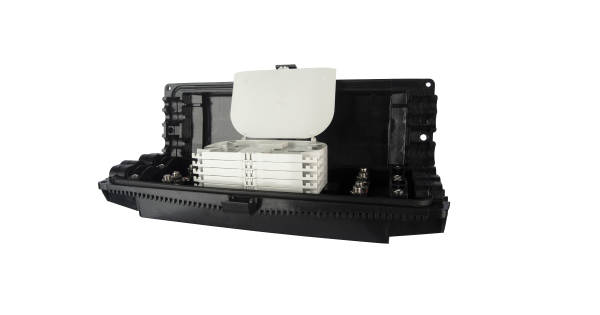

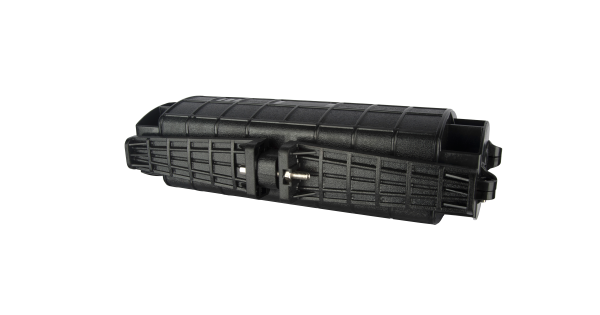

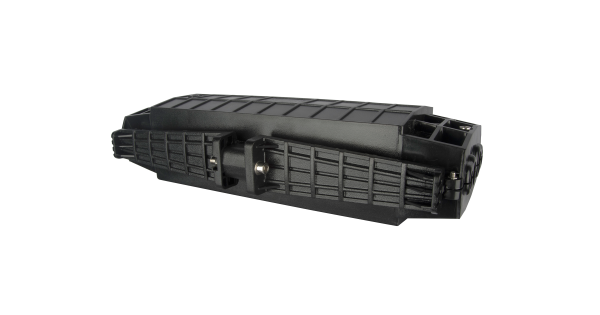

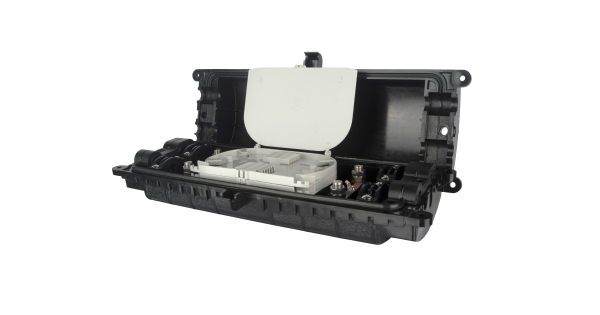

• Проходные (соединительные) муфты: Корпус цилиндрического или прямоугольного типа, где патрубки расположены с двух противоположных сторон. Соединительная муфта для оптики оптимальна для прямой укладки в грунт или размещения в колодцах кабельной канализации (ККС).

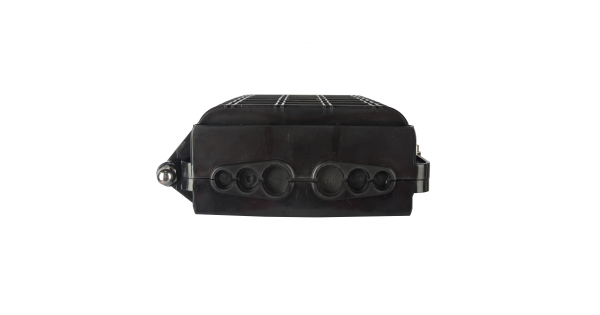

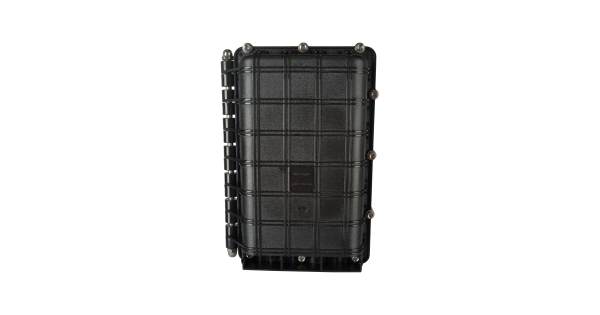

• Кросс-муфты: Разветвительная муфта для оптического кабеля, внутри которой помимо сплайс-кассет установлена коммутационная панель для адаптеров (SC/UPC, SC/APC) и предусмотрены места для крепления PLC-сплиттеров. Используется провайдерами для построения сетей PON (FTTH).

Технические характеристики и критерии подбора

При проектировании кабельных трасс инженеры выбирают оборудование на основе спецификаций магистрали и условий окружающей среды. Основные параметры выбора:

• Способ герметизации: Горячая герметизация осуществляется с помощью термоусадочных трубок (ТУТ) и строительного фена. Механическая герметизация («холодная») выполняется за счет резиновых уплотнителей, мастики, болтовых стяжек или пластиковых хомутов. Механический тип облегчает многократный доступ внутрь корпуса при эксплуатации.

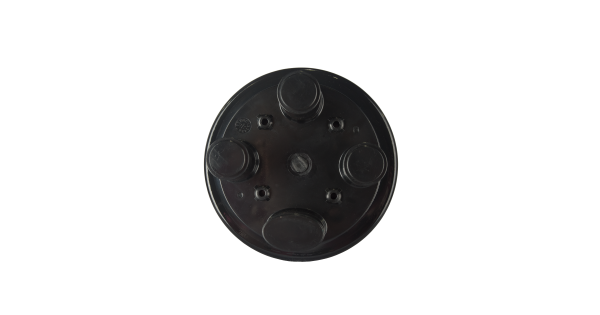

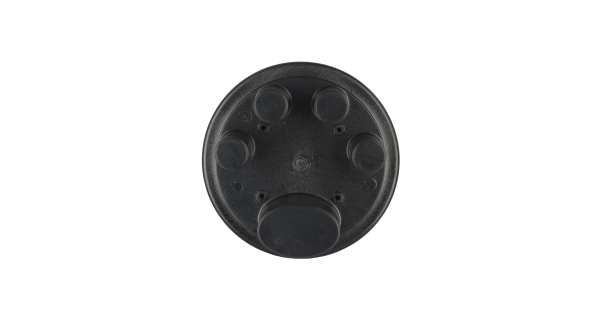

• Типы патрубков: Муфты оснащаются круглыми портами для оконечных кабелей и овальным вводом. Овальный патрубок необходим для организации транзитного узла — ввода оптического кабеля петлей, без разрезания транзитных оптических модулей.

• Оптическая емкость: Определяется количеством сплайс-кассет и посадочных мест под гильзы КДЗС. Емкость варьируется от 12 до 288 и более сварок в зависимости от габаритов корпуса.

• Класс защиты: Для наружного применения, монтажа в сырых подвалах и грунте требуется муфта для оптического кабеля с классом пылевлагозащиты IP68 (допускает длительное погружение под воду).

Применение в телекоммуникационной инфраструктуре

Развертывание оптических сетей требует строгой изоляции соединений на всех участках трассы: от магистральных линий до распределительных коробок абонентов. Муфты обеспечивают транзит и ветвление сигнала в агрессивных условиях внешней среды. Однако для формирования полноценного узла связи или распределительной сети инженеры закладывают в проектную спецификацию и другие волоконно-оптические компоненты, включая стоечные кроссы, монтажные пигтейлы, адаптеры и коммутационные шнуры. Единый стандарт компонентов гарантирует стабильность оптического бюджета на всем протяжении линка.

Комплектация и условия поставок для B2B

РУССКИЙ ОПТ осуществляет комплексные поставки оборудования для строительных и монтажных организаций.

• Муфты поставляются как в базовой комплектации (корпус, кассета), так и с расширенными монтажными наборами, включающими кронштейны для подвеса на опоры (УПМ), комплекты для овального ввода и устройства для намотки запаса кабеля.

• На оборудование предоставляются паспорта изделий и сертификаты Минсвязи (ССС), обязательные для легализации узлов связи в надзорных органах.

• Сотрудничество ведется по безналичному расчету с НДС, логистика осуществляется транспортными компаниями до объектов по всей территории РФ.
